激光共聚焦顯微鏡作為現代光學成像領域的核心工具，其性能直接由激光光源、掃描系統、探測器、針孔裝置等核心參數決定。本文將從技術原理出發，結合實際應用場景，系統解析關鍵參數對成像質量的影響。

一、激光光源：多波長協同與功率穩定性

激光光源是共聚焦顯微鏡的“能量核心”，其性能直接影響激發效率與成像信噪比。

波長覆蓋范圍：主流設備配備405nm、488nm、561nm、633nm等多條固體激光器，部分機型支持485-685nm連續波長調節。例如，德國徠卡STELLARIS5型號通過5個激光器實現熒光標記的靈活選擇，覆蓋從紫外到近紅外的光譜范圍。

功率穩定性：采用單模保偏光纖技術，動態范圍可達10000:1，確保激發光強度波動小于0.1%。這一特性對于長時間活細胞成像至關重要，可避免光漂白導致的信號衰減。

光束質量?jī)?yōu)化：激光器直接調制比例高達500:1，結合光纖耦合技術，使光束指向性誤差低于0.5mrad，顯著提升激發光利用率。

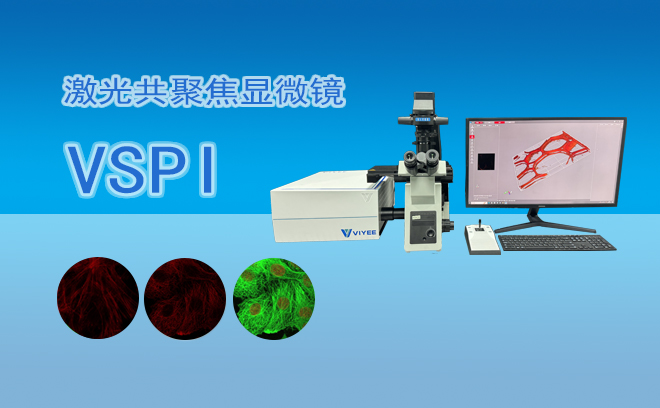

微儀光電VPSI激光共聚焦顯微鏡系列：性?xún)r(jià)比新標桿

01、高分辨率清晰成像, 實現從宏觀層面到亞細胞層面的成像技術；

02、高速溫和成像, 能捕捉固定細胞和活細胞的圖像，實現從靜態到動態的成像；

03、多項圖像處理功能, 圖像增強、圖像拼接、三維重構等；

04、多項細胞分析功能，細胞定量分析、亞細胞結構分析、共定位等；

05、兼容超分辨成像模塊，將性能與模塊化、可擴展系統的靈活性相結合。

二、掃描系統：速度、分辨率與掃描模式

掃描系統決定了顯微鏡的成像效率與空間分辨率。

掃描速度：

檢流計式掃描：在512×512分辨率下可達10幅/秒，適用于靜態樣品觀測。

共振式掃描：512×512分辨率下速度提升至30幅/秒，256×256分辨率下可達720幅/秒，滿足動態過程捕捉需求。

分辨率與視場：

XY方向分辨率≤120nm，Z軸步進精度≤4nm，可清晰解析亞細胞結構。

Z大掃描視場直徑達22mm，支持大范圍組織樣本觀測。

多維掃描模式：支持X-Y-Z-t-λ（波長）-Point六維組合掃描，結合360°旋轉掃描線方向，可實現復雜三維結構的無死角成像。

三、探測器：靈敏度與動態范圍

探測器是信號采集的“感官器官”，其性能直接決定成像信噪比。

探測器類型：

GaAsP超高靈敏度檢測器：量子效率（QE）≥45%，顯著優于傳統PMT探測器，可捕捉單光子級信號。

32通道光譜探測器：支持1秒內完成32通道光譜拆分，光譜分辨率達2.5nm，適用于多標記樣品分析。

動態范圍：典型值≥10000:1，可同時捕捉強信號與弱信號，避免信號飽和。

信號處理技術：通過數字增益調節（Digital Gain）與背景扣除（Digital Offset），優化信噪比。例如，在鈣離子成像中，可抑制背景噪聲50%以上。

四、針孔裝置：光學切片與信噪比的平衡

針孔是共聚焦顯微鏡實現軸向分辨率提升的核心部件。

針孔尺寸調節：

全自動六邊形針孔（12-256μm），1艾里單位（AU）為默認設置。此時光學切片厚度≤300nm，橫向分辨率達0.18μm。

縮小針孔至0.6AU時，橫向分辨率提升58%，但信號強度下降30%。需根據樣品特性權衡選擇。

軸向分辨率優化：針孔直徑≤1AU時，軸向分辨率較傳統顯微鏡提升3倍，可清晰分辨細胞層狀結構。

信噪比控制：針孔過大會引入焦外信號，導致圖像模糊；過小則信號不足。建議根據樣品厚度動態調整針孔尺寸。

五、光譜分光與多通道檢測

光譜分光技術實現了多色熒光的同時檢測與定量分析。

光譜拆分精度：支持0.25nm步進，可分離重疊光譜信號。例如，在GFP與YFP雙標記樣品中，串色分離軟件可將交叉干擾降低至2%以下。

多通道成像：標配4個以上熒光通道，支持12種波長組合，滿足復雜樣品的多參數分析需求。

三維重建能力：結合掃描數據，可生成六維（X,Y,Z,T,λ,Multipoint）圖像，支持空間切割與動態過程分析。

六、物鏡與光學系統

物鏡性能直接決定成像的分辨率與對比度。

物鏡類型：

APO平場復消色差物鏡（5×至100×）：覆蓋干鏡、水鏡、油鏡，支持長工作距離設計（如20×物鏡工作距離8.2mm）。

專用物鏡：如60×油鏡（NA=1.40），適用于超分辨率成像。

光學校正：采用納米鍍膜技術實現全波長色差校正，提升成像對比度。

照明系統：復眼照明保證****亮度均勻性，LED冷光源壽命超過6萬小時，減少熱漂移對成像的影響。

七、軟件與自動化功能

先進軟件系統拓展了顯微鏡的應用邊界。

圖像處理：支持三維重構、共定位分析、FRAP（熒光漂白恢復）、FRET（熒光共振能量轉移）等**實驗。

自動化控制：電動載物臺（X/Y移動距離114×73mm）、物鏡轉盤、濾色鏡轉盤等部件均支持電動調節，提升實驗重復性。

數據輸出：16bit數據格式，全幅分辨率下幀速率可達30fps（5056×2968像素），滿足高速成像需求。

激光共聚焦顯微鏡的性能優化需綜合考量激光光源、掃描系統、探測器、針孔裝置等參數。未來，隨著AI輔助成像與多模態融合技術的發展，共聚焦顯微鏡將在活細胞動態觀測、超分辨率成像等領域展現更大潛力。用戶應根據具體實驗需求，選擇匹配的參數組合，以實現Z佳成像效果。
