一、核心參數的技術邊界

1.1 分辨率的量化標準

超分辨顯微鏡的橫向分辨率需突破200nm光學衍射極限。2025年主流技術中：

STED：典型分辨率80-120nm，深度穿透能力達50μm（需特殊標記）

SIM：雙倍衍射極限至100nm，三維成像層間距可達120nm

PALM/STORM：理論極限20nm，實際活細胞成像穩定在30-50nm

某生物實驗室對比發現，STED在固定細胞微管檢測中展現更優軸向分辨率（150nm vs SIM的200nm），但需注意光毒性控制。

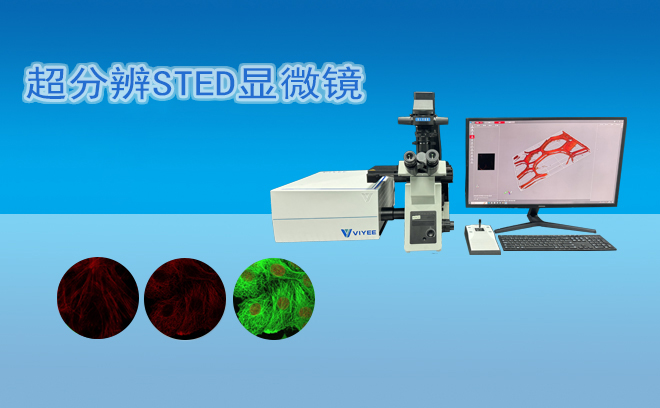

微儀光電（天津）有限公司

作為國產超分辨顯微鏡的代表，微儀光電在2025年實現多項技術突破：

分辨率突破：其STED顯微鏡在XY軸實現20nm分辨率，遠超同類設備，適用于單分子定位與納米級結構解析。

光譜靈活性：支持400-800nm波長無間隙切換，時間分辨率達20-100FPS，兼顧高速成像與多色標記需求。

厚樣本成像：通過自適應光學元件與60倍硅油物鏡，實現腦組織切片等厚樣本的納米級分辨率成像。

臨床應用拓展：兼容主流圖像分析軟件，支持AI輔助診斷算法開發，推動超分辨技術在病理診斷中的應用。

1.2 成像速度的動態平衡

STED：全幀掃描速度受限于耗竭光強度，典型0.5-2幀/秒（512×512）

SIM：通過結構光調制實現10-30幀/秒高速成像，適合動態過程捕捉

PALM/STORM：單分子定位需長時間積累（>1000幀），實際有效速度0.1-0.5幀/秒
某神經科學團隊采用改進型SIM（sSIM），在保持120nm分辨率的同時，將線蟲神經元活動成像速度提升至25幀/秒。

1.3 光子效率的隱藏價值

量子產率直接影響信號強度：

有機熒光探針：量子產率0.3-0.6，需高激發功率（>1kW/cm2）

量子點：量子產率0.8-0.95，可降低激發強度至200W/cm2
某藥物篩選平臺通過切換量子點標記，將STED成像的光漂白率從15%/分鐘降至3%/分鐘。

二、技術路線的對比分析

2.1 STED的深度穿透優勢

在厚組織成像中，STED通過環形光斑實現選擇性耗竭：

優勢：無需復雜重建算法，實時輸出超分辨圖像

局限：光毒性導致活細胞成像時間窗口<30分鐘
某癌癥研究中心采用雙色STED，在50μm深度清晰解析腫瘤血管與免疫細胞互作。

2.2 SIM的高速動態成像

結構光照明通過莫爾條紋解碼高頻信息：

優勢：兼容常規熒光探針，時間分辨率突破毫秒級

局限：重建算法引入偽影風險，需專業校正
某心臟研究所利用SIM捕捉心肌細胞鈣火花，時空分辨率達1ms/100nm。

2.3 PALM/STORM的單分子定位

隨機光開關實現納米級定位：

優勢：理論分辨率極限，適合固定樣本精細結構解析

局限：需特殊光控探針，數據后處理耗時（>4小時/GB）
某結構生物學實驗室通過PALM重建細胞骨架，發現傳統顯微鏡忽略的0.5μm級纖維網絡。

三、應用場景的選購策略

3.1 生物醫學研究場景

固定樣本分析：優先PALM/STORM（分辨率優先）

活細胞動態：選擇高速SIM或低光毒STED方案

三維重構需求：考慮z軸分辨率優化的SIM（如3D-SIM）
某神經科學實驗室配置雙模式系統（STED+SIM），平衡分辨率與速度需求。

3.2 材料科學應用

納米材料表征：需高橫向分辨率（<50nm）與大視場兼容

動態過程監測：推薦高速SIM配合高數值孔徑物鏡

多模態聯用：考慮與AFM/拉曼光譜的集成方案
某新能源實驗室采用SIM-AFM聯用系統，同步獲取電池材料形貌與成分信息。

3.3 工業檢測場景

半導體缺陷檢測：需高速（>10幀/秒）與高對比度

表面粗糙度分析：推薦STED配合暗場檢測模塊

自動化流水線：考慮嵌入式AI識別功能的定制系統
某半導體廠商部署專用SIM檢測線，將晶圓缺陷檢出率提升至99.98%。

四、選購決策的量化模型

4.1 參數優先級矩陣

4.2 成本效益分析

基礎配置（SIM+常規物鏡）：適合教學與初步研究，初始投入<80萬元

專業配置（STED+高速相機）：生物動態研究**，預算范圍150-250萬元

旗艦配置（多模態聯用）：材料/工業頂級需求，投資額>400萬元
某高校通過模塊化選購（先購SIM核心，后期升級STED模塊），分三年投入節省40%預算。

4.3 售后服務關鍵點

探針適配支持：確認廠商提供定制化標記服務（如活細胞專用探針）

算法升級承諾：要求每年至少1次重建算法更新（尤其關注AI降噪技術）

本地化響應：國內備件庫覆蓋半徑<500km，故障維修響應時間<24小時

五、未來技術趨勢前瞻

5.1 自適應光學突破

2025年新型STED系統集成波前傳感器，實時校正組織散射，將活體深層成像深度從50μm推進至200μm。

5.2 人工智能加速

深度學習重建算法（如CARE網絡）使SIM數據處理速度提升50倍，同時信噪比提高3dB。

5.3 多模態融合創新

量子點標記技術突破，實現同一探針在STED/SIM/PALM多模式間自由切換，降低樣本制備復雜度。

通過系統性評估技術參數與應用需求的匹配度，結合量化決策模型，可**定位*適合的超分辨解決方案。記?。哼x購不是簡單的參數對比，而是對科研目標與技術邊界的深刻平衡。
